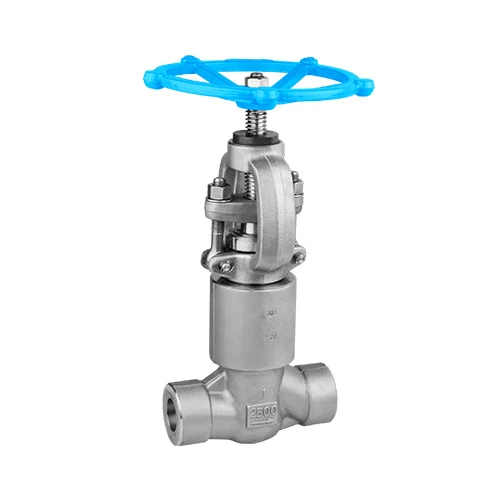

پریشر سیل گلوب والوز
ڈاندائی ثابت ثابت دباؤ مہر ڈیزائن.
پنج یونٹ یونٹ ڈیزائن کردہ منفرد متوازی سلائڈ سلائڈ ڈسکس کے تمام آپریٹنگ حصوں پر مشتمل ہے.
ASME B16.34 کے لئے ڈیزائن کیا گیا.
Diantai دباؤ مہر متوازی سلائڈ دروازے والوز صاف سروس اور بھاپ کے لئے مثالی ہیں.
● Diantai ثابت دباؤ سیل ڈیزائن.
● پنج یونٹ یونٹ ڈیزائن کردہ منفرد متوازی سلائڈ سلائڈ ڈسکس کے تمام آپریٹنگ حصوں پر مشتمل ہے.
● ASME B16.34 کے لئے ڈیزائن کیا گیا.
● جسم اعلی طاقتور بنانا اور اختیاری کاسٹ سٹیل سے بنا.
● Diantai stem مہر طویل عرصے سے زیادہ وقت پر برقرار رکھنے کے لئے تھوڑا سا تنگ مہر فراہم کرتا ہے.
● پیکنگ کے اختیاری لائیو لوڈنگ.
● غیر گھومنے والی تنصیب
● مشکل جگہوں پر کشیدگی کے خاتمے کا سامنا کرنا پڑتا ہے.
● دیگر سائز اور دباؤ کلاس دستیاب ہیں. وضاحتیں کے لئے کمپنی سے رابطہ کریں.
● سائز کی حد (ے)
این پی ایس 2 - 16 (پی ایس 50 - 400)
● دباؤ کی درجہ بندی
● ASME طبقات
600 - 4500
● معیاری کنکشن
● ساکٹ ویلڈ، بٹ ویلڈ
پریشر مہر گیٹ والو 900Lb ~ 2500Lb سٹینڈرڈ مواد نردجیکرن
نہیں. | حصہ کا نام | CS سے ASTM | AS ASTM سے | ایس ایس ایس سے ایس ایس | |
A105 ٹائپ کریں | F22 ٹائپ کریں | قسم F304 (ایل) | ٹائپ کریں F316 (ایل) | ||
1 | جسم | A105 | A182 F22 | A182 F304 (ایل) | A182 F316 (ایل) |
2 | سیٹ | A276 420 | A276 304 | A276 304 (ایل) | A276 316 (ایل) |
3 | برج | A276 430 اور 410 | A182 F304 | A182 F304 (ایل) | A182 F316 (ایل) |
4 | تنا | A182 F6 | A182 F304 | A182 F304 (ایل) | A182 F316 (ایل) |
5 | پریشر سیٹ | A105 | A182 F304 | A182 F304 (ایل) | F316 (ایل) |
6 | پریشر کی انگوٹی | A276 304L | A276 316L | ||
7 | بونٹ | A105 | A182 F22 | A182 F304 (ایل) | A182 F316 (ایل) |
8 | گلینڈ آنکھ منعقد | A193 B7 | A193 B16 | A193 B8 (ایم) | |
9 | پن | A276 420 | A182 F304 (ایل) | ||
10 | سٹیم پیکنگ | لچکدار گریفائٹ | PTFE | ||
11 | پی ایس لاک نٹ | A194 2H | A194 4 | A194 8 | A194 8M |
12 | گلڈ | A276 F420 | A182 F304 | ||
13 | گلڈ فلجنگ | A216 WCB | A351 CF8 | ||
14 | نٹ | A194 2H | A194 4 | A194 8 | A194 8M |
15 | یوک نٹ | A276-410 | |||
16 | نٹ برقرار رکھنے | A194 2H | A194 4 | A194 8 | A194 8M |
17 | ہاتھ پہیا | A197 | |||
18 | HW لاک نٹ | A194 2H | A194 4 | A194 8 | A194 8M |
19 | تیل کپ | پیتل | |||
مناسب میڈیم | WOG وغیرہ | WOG وغیرہ | HNO3، CH3OOH وغیرہ | ||
مناسب درجہ حرارت | -29 425 فونٹ | -29 550 فونٹ | -29 180 فونٹ | ||
نوٹ: درخواست پر دیگر مواد دستیاب ہیں.
ابعاد (ملی میٹر) اور وزن (کلوگرام)
این پی ایس | 1/2 ~ | 3/4 ~ | 1 ~ | 1-1 / 4 ~ | 1-1 / 2 ~ | 2 ~ | |
ایل | 900 ~ 1500 لیب | 140 | 140 | 140 | 178 | 178 | 216 |
2500 لیب | 186 | 186 | 186 | 232 | 232 | 279 | |
ایچ (اوپن) | 321 | 321 | 321 | 380 | 414 | 502 | |
ڈبلیو | 160 | 160 | 180 | 200 | 250 | 280 | |
وزن | 900 لیبر ~ 1500 لیب | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
2500 لیب | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 |
